USRP-N200へのドーターボードの取り付け

USRPは、ドーターボードを交換することで、様々な 周波数の電波を出力することが出来ます。 この例では、ドーターボードとして2.4GHz帯と5GHz帯に対応した XCVR2450を用いています。 以下からUSRP-N200へのドーターボードの取り付けについて説明していきます。

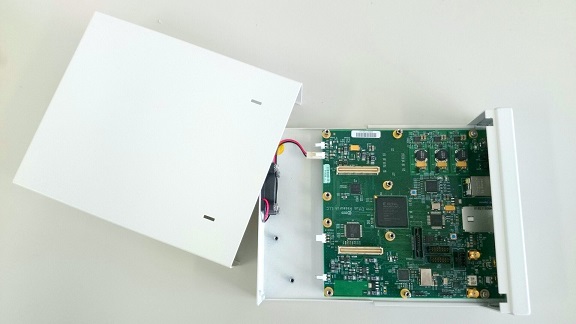

まず、USRP背面のねじを外してケースを開きます。

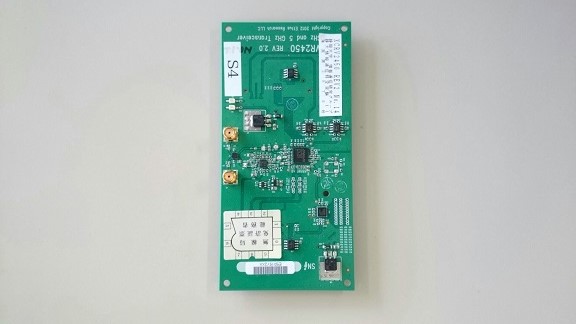

次に、ドーターボードを用意します。 この例では、ドーターボードとしてXCVR2450を用いています。

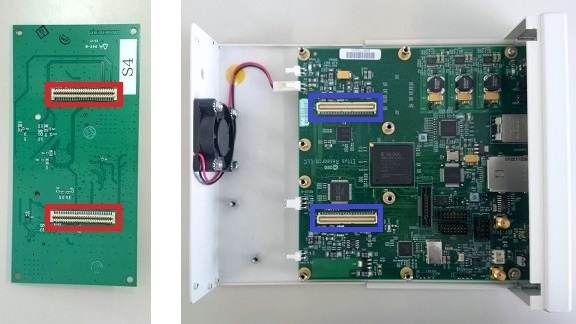

このドーターボード背面の赤色の四角部分(左図)と、 USRPの青色の四角部分(右図)を接続します。 この時、ドーターボードの向きに注意してください。

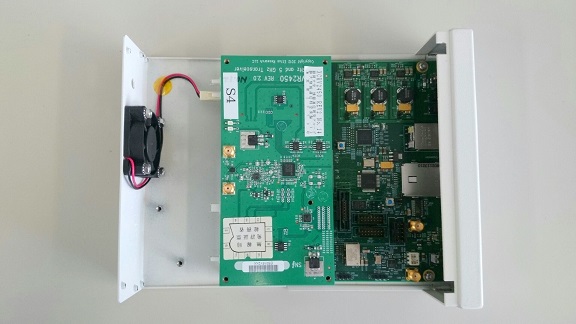

ドーターボードを取り付けると以下のようになります。

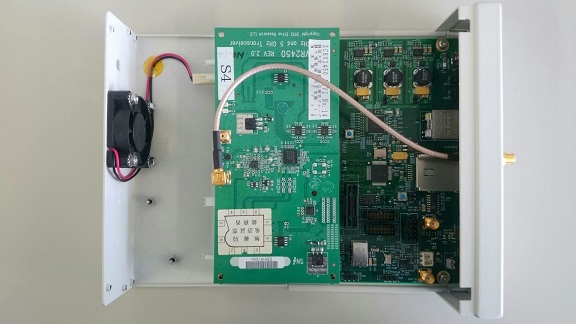

最後に、ドーターボードの出力とUSRP表面の穴を 付属のSMA(オス)-SMA(メス)ケーブルで接続します。 出力はJ1とJ2の2つがありますが、どちらでも構いません。

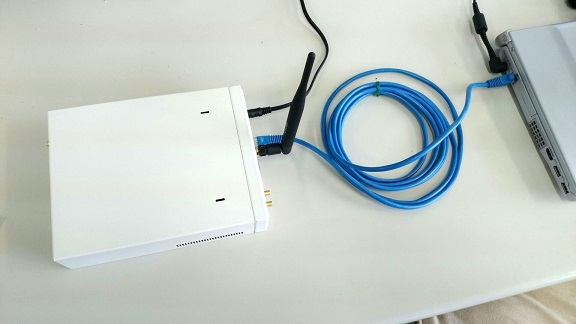

アンテナを取り付け、電源ケーブルを接続して、 ギガビットイーサネットケーブルでPCと接続すれば完成です。




USRP-N200へのGPSDO Kitの取り付け

USRPは個体によって周波数偏差があるため、Ettus社では それぞれの個体の周波数偏差を無くすためのGPSDO Kit を提供しています。 以下からGPSDO Kitの取り付けについて説明していきます。

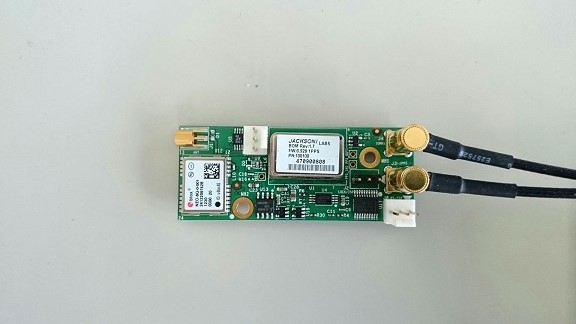

GPSDO Kitの概観は以下の図のようになっております。 (取り外しが出来なかったため、以下の図はSMB-SMAケーブルが接続後の図になっております...)




GPSDO Kitを接続する前に、USRP-N200がGPSDO Kitから信号を受け取るために USRP-N200内のジャンパピンの付け替えをします。

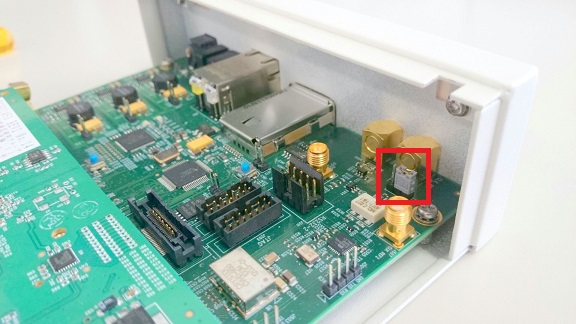

通常は外部からの信号を受け取るためにジャンパピンは 以下の図中、赤線四角内のようになっています。

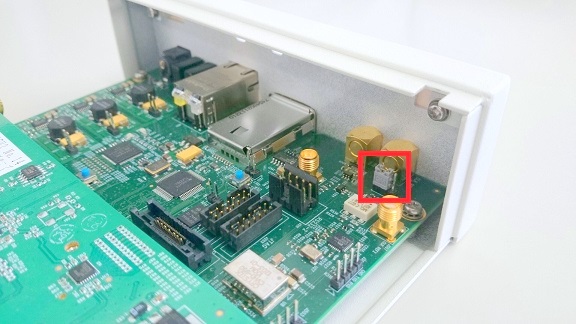

USRP-N200がGPSDO Kitから信号を受け取るためにジャンパピンを 以下の図中、赤線四角内のように変更します。

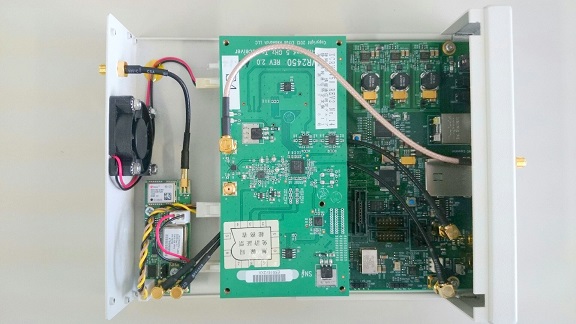

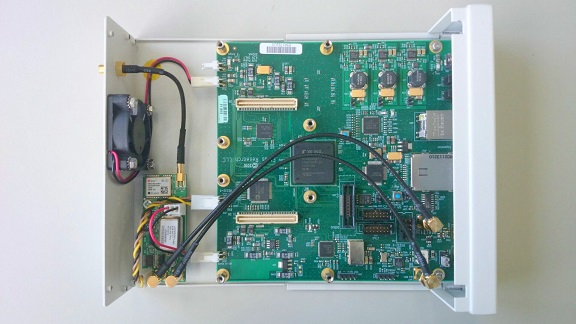

その後、GPSDO Kitを以下の図のようにUSRP-N200内に取り付けます。 USRP-N200はUSRP-N200内に付属のネジ2つで止め、 SMB-SMAケーブル、パワーコネクタ、シリアルケーブル、MMCX-SMAケーブルを 以下の図のように接続します。

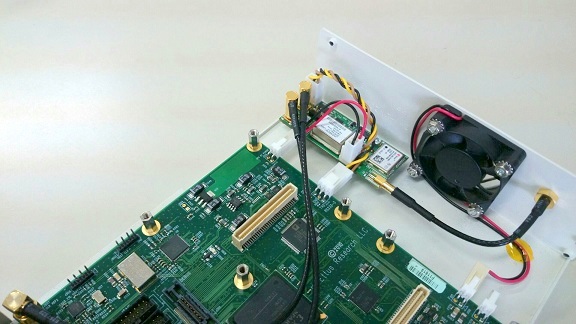

以下の図は別角度からの写真になります。




最後に、ドーターボードとアンテナを取り付けます。




USRP-N200表面のLEDについて

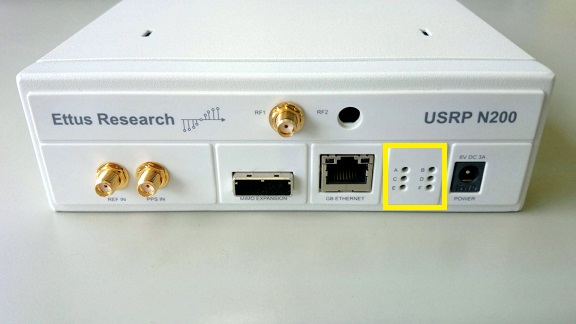

USRP-N200表面にはUSRP-N200の状態を示すLED(下図、黄線四角内)があります。


これらのLEDは以下の動作に対応しています。

  • LED A: transmitting
  • LED B: mimo cable link
  • LED C: receiving
  • LED D: firmware loaded
  • LED E: reference lock
  • LED F: CPLD loaded

その他の詳細についてはマニュアルページを ご参照ください。
